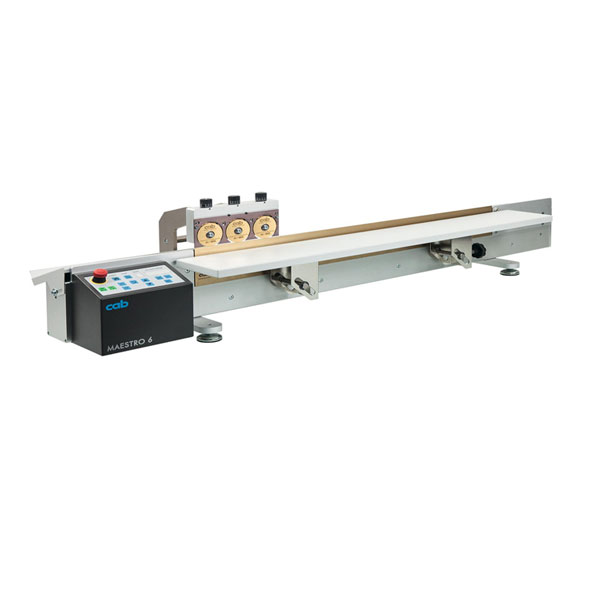

德国CAB MAESTRO 6/X03分板机
可切割 FR4, CEM3 材质的 PCB 板及铝基板
上圆刀可个别调整
切割长度可连续调整
符合人体工学的可调式平台可在高度上做调整
切割里程数会显示在操作面板上以便刀片进行预防保养
可提供输送带以自动堆放切割完成的 PCB 板
| 规格资料 | 6/603 | 6/903 | 6/1203 | 6/1503 |
|---|---|---|---|---|
| 切割方式：元件面 | 3 片上圆刀( 可个别调整 ) | |||
| 切割方式：焊接面 | 下直刀 | |||
| 操作方式 | 路径优化 | |||
| 切割速度mm/s | 500 250 (铝基板) | |||
| 切割材质 | FR4, CEM3, 铝基板 | |||
| 切割长度mm | 600 | 900 | 1,200 | 1,500 |
| 工作台深度mm | 160 | |||
| 操作按键 | ||||
| - 首页/ 操作时出现错误通知 | ||||
| - 调整运输装置的起始位置 | ||||
| - 调整运输装置的最终位置 | ||||
| - 运输装置分段前进及倒退 | ||||
| - 运输装置连续前进及倒退 | ||||
| - 提高切割速度 | ||||
| - 降低切割速度 | ||||
| - 显示「切割数量」选项 | ||||
| - 显示「切割长度」选项 | ||||
| - 取消显示的选项 | ||||
| 搭配输送带的使用 | ||||
| - 启动输送带 | ||||
| - 调整输送带速度 | ||||
| 电源开关 | 开/ 关 | |||
| 脚踏开关 | 开始分板程序 | |||
| 开关 | 紧急停止 | |||
| 使用电压 | 100 - 240 VAC, 50/60 Hz | |||
| 噪音值 | LpA <70 dB (A) | |||
| 温度/湿度：操作过程 温度/湿度：封存状态 温度/湿度：运送途中 | +5-40° C / 10-85 %非凝结状态 +0-60° C / 20-80 %非凝结状态 -25-60° C / 20-80 %非凝结状态 | |||
| 重量kg | 50 | 55 | - | - |
| 高度x 深度mm | 350 x 450 | |||
| 宽度mm | 1,150 | 1,450 | 1,750 | 2,050 |
| 安规认证 | CE, FCC | |||
PCB 分板机 MAESTRO 6/X01
用来切割长度大至 900 mm 且电子元件较高，预留 V-Cut 的 PCB 板。MAESTRO 6 为 cab 经得起考验的 PCB 分板机持续进行研发的成果。MAESTRO 6 的切割作业快速且经济实惠，也能够处理极长的 PCB 板。运输动力装置位于下直刀的正后方。如此一来相当简化了 PCB 板的切割及取出程序。
主要特色
可切割 FR4, CEM3 材质的 PCB 板。
切割长度可连续调整。
符合人体工学的可调式平台可在高度上做调整。
切割里程数会显示在操作面板上以便刀片进行预防保养。
可提供输送带以自动堆放切割完成的 PCB 板。
| 规格资料 | 6/601 | 6/601.70 | 6/901 |
|---|---|---|---|
| 切割方式：元件面 | 1 片上圆刀 | ||
| 切割方式：焊接面 | 下直刀 | ||
| 操作方式 | 路径优化 | ||
| 切割速度mm/s | 500 | ||
| 切割材质 | FR4, CEM3 | ||
| 切割长度mm | 600 | 900 | |
| 工作台深度mm | 160 | ||
| 操作按键 | |||
| - 首页/ 操作时出现错误通知 | |||
| - 调整运输装置的起始位置 | |||
| - 调整运输装置的位置 | |||
| - 运输装置分段前进及倒退 | |||
| - 运输装置连续前进及倒退 | |||
| - 提高切割速度 | |||
| - 降低切割速度 | |||
| - 显示「切割数量」选项 | |||
| - 显示「切割长度」选项 | |||
| - 取消显示的选项 | |||
| 搭配输送带的使用 | |||
| - 启动输送带 | |||
| - 调整输送带速度 | |||
| 电源开关 | 开/ 关 | ||
| 脚踏开关 | 开始分板程序 | ||
| 开关 | 紧急停止 | ||
| 使用电压 | 100 - 240 VAC, 50/60 Hz | ||
| 噪音值 | LpA <70 dB (A) | ||
| 温度/湿度：操作过程 温度/湿度：封存状态 温度/湿度：运送途中 | +5-40° C / 10-85 %非凝结状态 +0-60° C / 20-80 %非凝结状态 - 25-60° C / 20-80 %非凝结状态 | ||
| 重量kg | 50 | 55 | |
| 高度x 深度mm | 410 x 450 | ||
| 宽度mm | 1,150 | 1,450 | |
| 安规认证 | CE, FCC | ||
